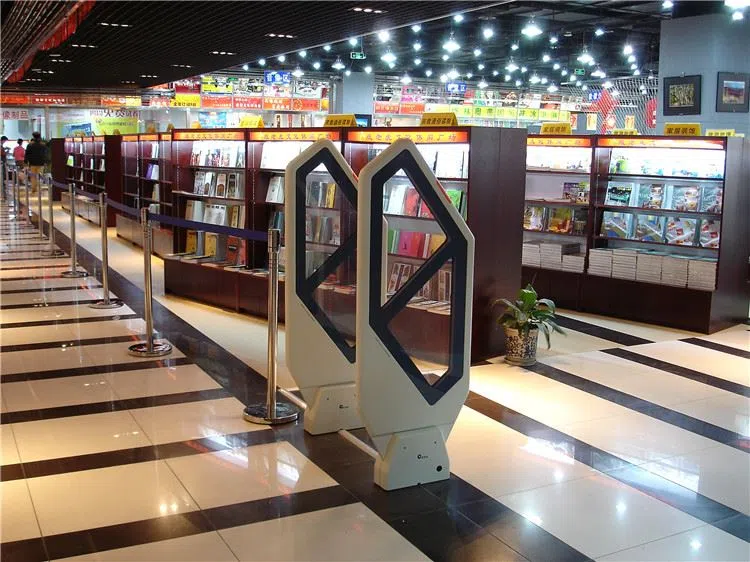

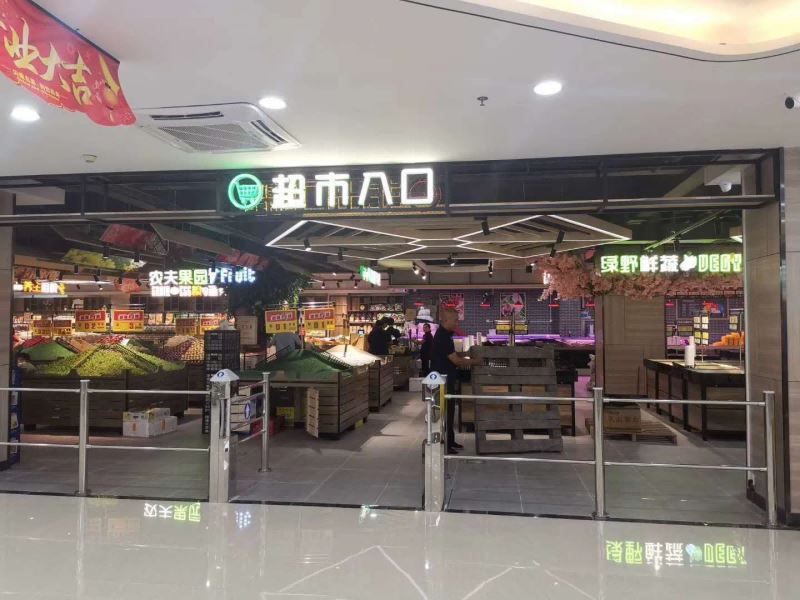

Mae pawb sydd wedi ymweld â'r archfarchnad yn gwybod bod drysau fertigol y tu allan i fynedfa'r archfarchnad bob amser. Dyma'r drws gwrth-ladrad a ddefnyddir gan yr archfarchnad i atal dwyn nwyddau'r archfarchnad. Os yw lleidr yn dwyn rhywbeth yn yr archfarchnad, rhaid iddo beidio â gadael. Os ewch allan o'r archfarchnad, bydd y drws gwrth-ladrad yn canfod y label gwrth-ladrad a bydd larwm yn swnio fel y bydd diogelwch yr archfarchnad yn gwirio'r lleidr. Beth am y ddyfais hon?
Mae dau fath o ddrysau gwrth-ladrad a ddefnyddir yn gyffredin mewn archfarchnadoedd ar y farchnad: un yw drysau gwrth-ladrad amledd radio, a'r llall yw drysau gwrth-ladrad acwstigo-magnetig. Gall system gwrth-ladrad magnetig gyflawni bron i ddim galwadau diangen, felly pam y gall y system gwrth-ladrad acousto-magnetig ddatrys y broblem na all y system gwrth-ladrad amledd radio ei datrys a chyflawni bron i ddim galwadau diangen? Mae'r Baige canlynol yn dadgryptio'r system gwrth-ladrad acwstig-magnetig i gyflawni bron i ddim galwadau diangen. rheswm.
1. Proses weithio'r system gwrth-ladrad acousto-magnetig yn syml yw defnyddio'r ffenomen cyseiniant a gynhyrchir gan yr egwyddor fforc tiwnio i gyflawni gweithrediad larwm ffug bron yn sero. Pan fydd amledd y signal a drosglwyddir (maes magnetig eiledol) yn gyson ag amledd oscillaidd y tag acousto-magnetig, bydd y tag acousto-magnetig yn achosi cyseiniant tebyg i fforc tiwnio ac yn cynhyrchu signal cyseiniant (maes magnetig eiledol); pan fydd y derbynnydd yn ei ganfod yn barhaus 4-8 gwaith (addasadwy)) Ar ôl y signal cyseinio (unwaith bob 1/50 eiliad), bydd y system dderbyn yn anfon larwm allan. Nodweddion y system acousto-magnetig yw cyfradd canfod gwrth-ladrad uchel, bron i ddim galwadau diangen, heb eu cysgodi gan ffoil tun metel, imiwnedd da, ac amddiffyniad eang (gall lled uchaf system sengl amddiffyn 4 metr).
Yn ail, dyma'r egwyddor a ddefnyddir gan y system gwrth-ladrad acousto-magnetig. Mae'r egwyddor hon yn cynnwys effaith magnetig ffiseg. Efallai bod y broses ychydig yn esoterig, ond gobeithio y gall pawb ei deall.
1. Effaith magnetostrictive: o dan weithred maes magnetig allanol, mae maint sylwedd ferromagnetig yn newid; ar ôl i'r maes magnetig allanol gael ei dynnu, mae'n dychwelyd i'w hyd gwreiddiol. O dan weithred maes magnetig, mae hyd y deunydd magnetostrictive yn newid yn llinol ac yn symud; neu mae'n newid dro ar ôl tro o dan weithred maes magnetig eiledol, gan arwain at ddirgryniad neu donnau sain; gall y deunydd hwn drosi egni electromagnetig yn egni mecanyddol neu egni sain, ac i'r gwrthwyneb. Trosi egni mecanyddol yn egni electromagnetig; gelwir y cyntaf yn effaith magnetostrictive, a gelwir yr olaf yn effaith piezomagnetig.
O dan weithred cryfder maes magnetig penodol, mae'r metel magnetig ferrite yn cynhyrchu newid hyd, y gellir ei ddeall i fod yn newid bach yn y pellter rhwng atomau oherwydd magnetization. Mewn maes magnetig eiledol, gallwch weld y stribed metel magnetostrictive yn dirgrynu yn ôl amlder y maes magnetig eiledol. Os yw amledd y maes magnetig eiledol yn gyson ag amledd cyseiniol y bar metel, ei osgled yw'r mwyaf, hynny yw, mae cyseiniant yn digwydd. Mae'r effaith hon yn arbennig o amlwg ar gyfer permalloy (neu aloi haearn-nicel).
Ar y llaw arall, mae'r effaith magnetostrictive hon yn gildroadwy, hynny yw, effaith piezomagnetig. Felly, pan fo amledd y maes magnetig eiledol yn gyson ag amledd cyseiniol y stribed metel yn y tag acousto-magnetig, mae'r stribed permalloy yn dechrau dirgrynu. Pan fydd y maes magnetig eiledol yn cael ei ddiffodd, bydd y tag acousto-magnetig yn cynnal dirgryniad llaith am gyfnod penodol o amser fel fforc tiwnio, ac yn cynhyrchu signal cyseiniant fel estyniad gofodol o'r maes magnetig eiledol, y gellir ei ganfod trwy y derbynnydd.
Defnyddir y cyfernod magnetostriction λ i ddisgrifio'r effaith magnetostriction, λ=(LH-L0) / L0, L0 yw hyd gwreiddiol y deunydd, a LH yw hyd y deunydd ar ôl y newid o dan weithred maes magnetig allanol . Oherwydd bod gan permalloy gyfernod magnetostriction uchel, fel: Ni50 permalloy λ=25 × 10-6, Ni80 permalloy λ=(0.1" 0.5) × 10-6, felly magnetostriction permalloy Mae'r cyfernodau i gyd yn fwy, a mae'r signal cyseiniant a gynhyrchir gan y tag hefyd yn fwy.
2. Cyfernod cyplu magnetig-fecanyddol k. Pan fydd y stribed tenau permalloy yn cael ei gyffroi gan faes magnetig eiledol o dan faes magnetig rhagfarn, oherwydd yr effaith magnetostrictive ac effaith piezomagnetig, mae trosi bob yn ail rhwng egni magnetig ac egni mecanyddol yn digwydd yn y stribed tenau. Gelwir trosi egni yn gyplu magneto-fecanyddol. Defnyddir y cyfernod cyplu magneto-fecanyddol k i fesur ei faint, a phennir y gwerth k yn ôl y dull canlynol. Yr elfen graidd yn y tag acousto-magnetig yw stribed tenau o bermalloy.
Yn ôl y theori ffenomenolegol, mynegir y cyfernod cyplu magneto-fecanyddol k fel a ganlyn: Yn y fformiwla uchod, fr yw'r amledd cyseinio a fa yw'r amledd gwrth-ddirgryniad. Yn ôl cromlin cyseiniant y prawf tag acousto-magnetig. Pan fo amledd y signal cyffroi yn 57.9kHz, mae'r gromlin cyseinio yn cyrraedd y gwerth mwyaf, sef fr=57.9kHz; pan fo amledd y signal cyffroi yn 59.7kHz, mae'r gromlin cyseinio yn cyrraedd y gwerth lleiaf, sef fa=59.7kHz. Felly, cyfrifwch y cyfernod cyplu magneto-fecanyddol k=0.251. Yn amlwg, mae gan y tag acousto-magnetig bwyntiau cyseinio a phwyntiau gwrth-ddirgryniad. O dan weithred maes magnetig cyffroi bach, gall gynhyrchu signal cyseiniant mwy, ac mae'r gwahaniaeth foltedd rhwng y ddau bwynt yn fawr, gan nodi bod gan y tag gyfernod cyplu magneto-fecanyddol mawr. Mae'r gromlin cyseiniant miniog yn nodi bod gan y tag werth Q uwch, lled band culach, a detholusrwydd cryfach. Felly, os yw maes magnetig rhagfarn priodol wedi'i osod i wneud iddo weithio mewn ardal sydd â nodweddion gwell, gellir cael signal cyseiniant uwch a sefydlogrwydd amledd cryfach.
3. Mae'r label acousto-magnetig fforc tiwnio yn cynnwys blwch plastig bach gyda hyd o tua 40mm, lled o ddyfyniad 8 &; 14mm, a thrwch o 1mm (yr deneuach presennol). Yn y blwch bach, mae'n cynnwys dwy stribed metel tebyg i fforc tiwnio Mae strwythur y label yn stribed metel magnetig caled wedi'i osod ar y blwch plastig, ac mae'r llall yn stribed permalloy magnetig meddal sy'n gallu dirgrynu'n rhydd. Yn ôl deunydd a strwythur arbennig y label, mae ganddo amledd cyseiniol penodol; pan ychwanegir Pan fydd amledd y maes magnetig eiledol yn gyson ag amledd cyseiniol y tag, bydd cyseiniant yn digwydd. Oherwydd yr effaith magnetostrictive ac effaith piezomagnetic, pan fydd y maes magnetig eiledol allanol yn diflannu, bydd y tag yn dal i gynhyrchu osciliad tamp, gan ffurfio dull o egni maes magnetig bob yn ail a throsi egni mecanyddol. , Yn cynhyrchu signal cyseiniant gwanedig, sy'n signal cyfansawdd acousto-magnetig. Amledd gweithio tag acousto-magnetig nodweddiadol yw 58kHz, ac mae'r signal cyseiniant fforc tiwnio yn debyg i uwchsain. Felly, mae'r gallu gwrth-ymyrraeth a'r pŵer treiddiol yn gryf iawn, sy'n wahanol i rai eraill Mantais fwyaf labeli.
Yn y broses o ddefnyddio'r effaith fforc tiwnio i nodi, mewn gwirionedd mae'n broses o drawsnewid ar y cyd rhwng egni electromagnetig ac egni mecanyddol. Fodd bynnag, oherwydd effeithlonrwydd trosi ynni isel dyfeisiau magneto-sensitif, mae angen pŵer trosglwyddo cryf. Er enghraifft, mae gwerth nodweddiadol y cryfder maes magnetig gweithredol lleiaf yn fwy na 16A / m Felly, mae synhwyrydd antena'r system acousto-magnetig yn gymharol fawr.
3. Nid yw larwm ffug y system gwrth-ladrad acousto-magnetig gyfredol yn ddim mwy na difa chwilod y peiriant (fel y sensitifrwydd yn rhy isel, dim ond cynyddu sensitifrwydd y peiriant) a phroblemau ansawdd (megis ansawdd y nid yw'r peiriant yn cyrraedd y safon neu mae rhannau mewnol y peiriant yn ddiffygiol, ac ati. Problemau ansawdd) a phroblemau gosod (fel gosodiad gwan), ni fydd bron unrhyw alwadau diangen wrth ddod ar draws gwrthrychau metel.
